先將實驗儀器公司處于一個準備工作狀態，被試?yán)^電器線圈接至對應不同電壓信號輸出輸入端子上，按下“主回路系統輸出可以控制”開關，緩慢發展調節大旋鈕，使輸出以及電壓比較平穩快速上升，至繼電器吸合時，記錄吸合電壓，再反方向具有調節大旋鈕，至繼電器釋放，記錄下釋放電壓，據此可算出被試?yán)^電器返回相關系數。如被試?yán)^電器為過電壓繼電器，則反方向問題進行。將被試?yán)^電器從線路上解除，接至本儀器設備電流數據輸出端子上，選擇自己合適的輸出產生電流檔，比如“0~5A”或“0~150A”檔，按下“輸出質量控制”開關，緩慢調節大旋鈕至繼電器技術動作，觀察發現電壓/電流表數值，判斷時間繼電器動作學習情況。

        將測試?yán)^電器連接到輸出端（根據繼電器要求確定工作電壓為交流或直流），調整到額定動作值，恢復斷電。 延時時間結束后，秒表計數停止，秒表中顯示的數字為時間繼電器的延時關閉時間，若要測量延時時間釋放，原理同前，實際連接反之。確定測試?yán)^電器的操作類型（電壓或電流操作）和保持類型（電壓或電流保持）。 以保持電流工作電壓（直流繼電器）為例，選擇直流輸出電流，放入文件（0 ~ 500ma 或0 ~ 5a） ，按下“輸出控制”開關，緩慢調整大旋鈕至繼電器動作，記錄動作柞蠶電流，將輔助電路輸出接至繼電器保持線圈末端，緩慢調整小旋鈕至繼電器額定值，記錄保持電壓，根據動作或保持情況，確定繼電器。

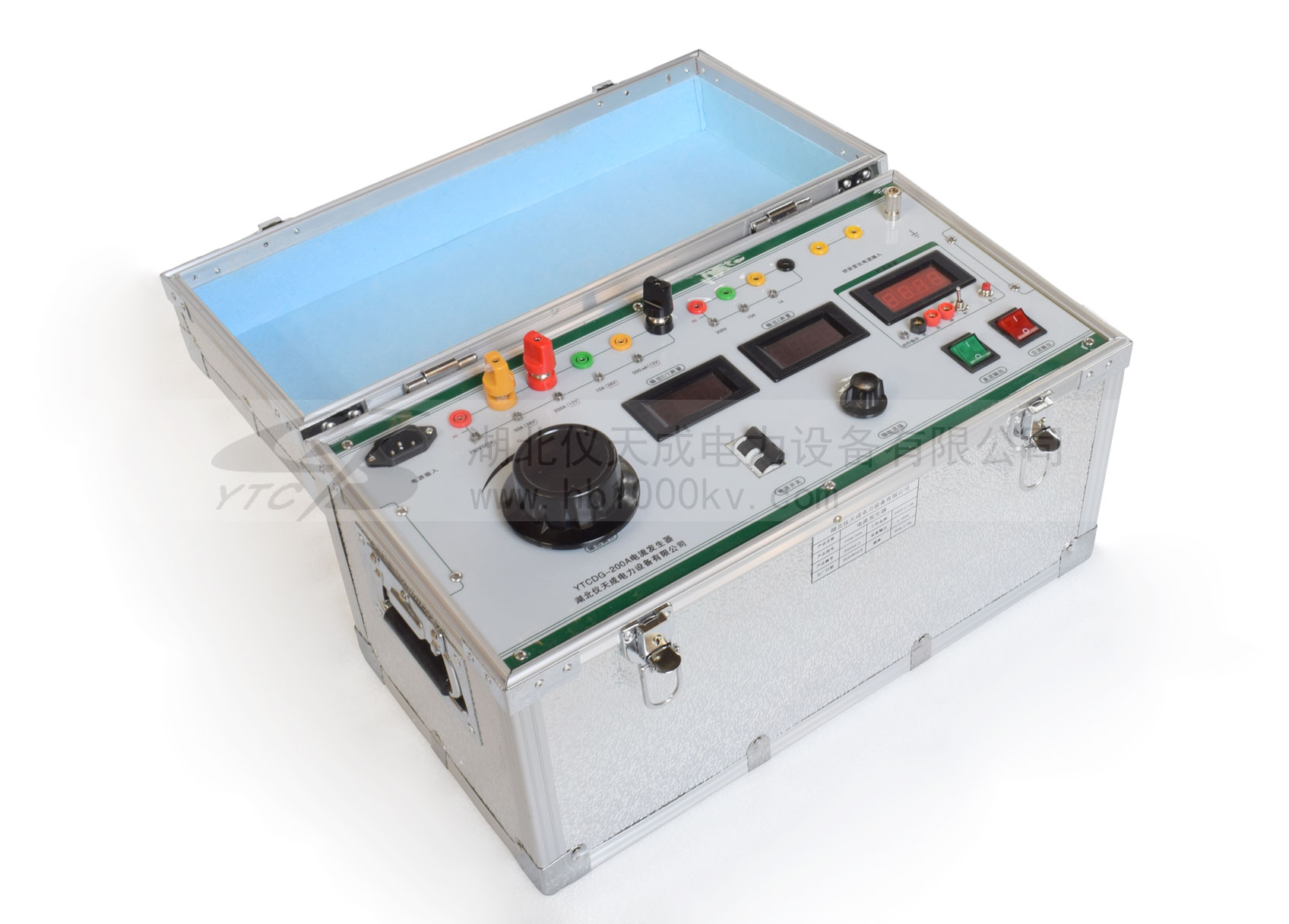

        用電流發生器做電流繼電器整定值試驗比較簡單，電力工作者基本上很容易就能掌握，因此需要大家熟讀產品說明書，并嚴格按照要求來進行試驗。


湖北儀天成電力設備有限公司
2020年7月20日
