微機繼電保護測試儀如何進行變量參數設置呢？微機繼電保護測試儀是一款高精度、多用途的高壓電力測試儀器，在電力行業有非常廣泛的應用，由于操作比較復雜，因此很多電力工作人員在使用的過程中，經常不得要領，往往得不到儀器應有的精度，本文就以YTC1000六相微機繼電保護測試儀為例，從變量參數設置為切入點，來簡單講解微機繼電保護測試儀的使用方法。
一、變量選擇

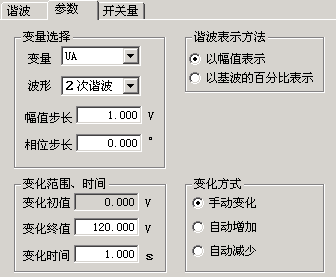

變量：從下拉菜單中選擇需要變化的通道，如圖中選擇的是A相電壓做為變化量。
波形：指的是疊加的諧波次數，從直流到20次諧波
幅值步長：這里的步長也與“諧波表示方法”相對應。當選擇“以幅值表示”時，步長也以幅值表示，單位是A或V；而選擇“以基波的百分比表示”時，則步長也是百分比。
二、變化范圍、時間
變化初值：變化初值是前面所設置好的諧波的值。初值是從前頁的諧波數據頁面中取來的，不能直接修改。要修改這個初值須在諧波數據頁面里進行。初值在這里以幅值的方式表示。
變化上限：變化量的輸出上限值，該值可以確保輸出的量值不至于太大，以損壞保護裝置。
變化時間：變化時間指的是每變化一步的間隔時間，一般設置為稍大于保護的整定動作時間。
三、諧波表示方法
各相的諧波分量的數據可以選擇“以幅值的方式表示”，也可以選擇“以基波的百分比表示”。當選“以基波的百分比表示”，在“諧波” 頁面中各相諧波的值顯示為相對于基波幅值的百分比，變量的幅值步長也以基波的百分比表示。例如，在“以幅值表示”時，某相電壓2次諧波幅值為2V，基波幅值為10V，則當選擇“以基波的百分比表示”時，此時顯示的2次諧波為20％。
不同廠家生產的微機繼電保護測試儀變量設置方法都會稍微有所不同，因此電力工程人員在使用之前應當先熟悉產品的操作方法，熟讀產品說明書，嚴格按照說明書的規范來進行操作使用，這樣才能達到儀器應有的測試效果。
湖北儀天成電力設備有限公司
2018年7月19日
